Richtkoppler

Richtkoppler mit 10, 20, 30dB Auskoppeldämpfung

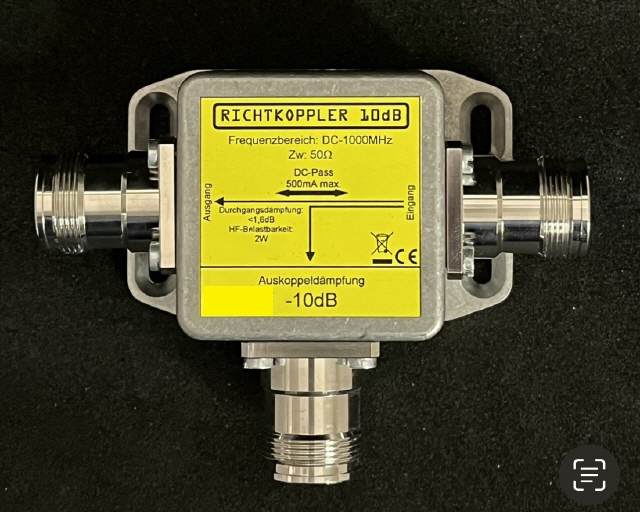

2W Richtkoppler mit 10 dB, 20 dB oder 30 dB Auskopplung
Frequenzbereich: DC-1000MHz
Geringes VSWR sowie Einfügedämpfung über den gesamten Frequenzbereich.


Frequenz DC-1000MHz
Max. Eingangsleistung 2 W
Kopplung 10 dB ± 1 dB
Impedanz 50 Ω
Nominal Divider Verlust 0.5 dB
Gesamtverlust < 0.8 dB
Isolierung > 30 dB
VSWR < 1.25:1


---

Frequenz DC-1000MHz
Max. Eingangsleistung 2 W
Kopplung 20 dB ± 1 dB
Impedanz 50 Ω
Nominal Divider Verlust 0.04 dB
Gesamtverlust < 0.3 dB
Isolierung> 40 dB
VSWR < 1.25:1


---

Frequenz DC-1000MHz
Max. Eingangsleistung 2 W
Kopplung 30 dB ± 1 dB
Impedanz 50 Ω
Nominal Divider Verlust 0.004 dB
Gesamtverlust < 0.2 dB
Isolierung > 50 dB
VSWR < 1.25:1
