DVB-T/SAT DC-WEICHE

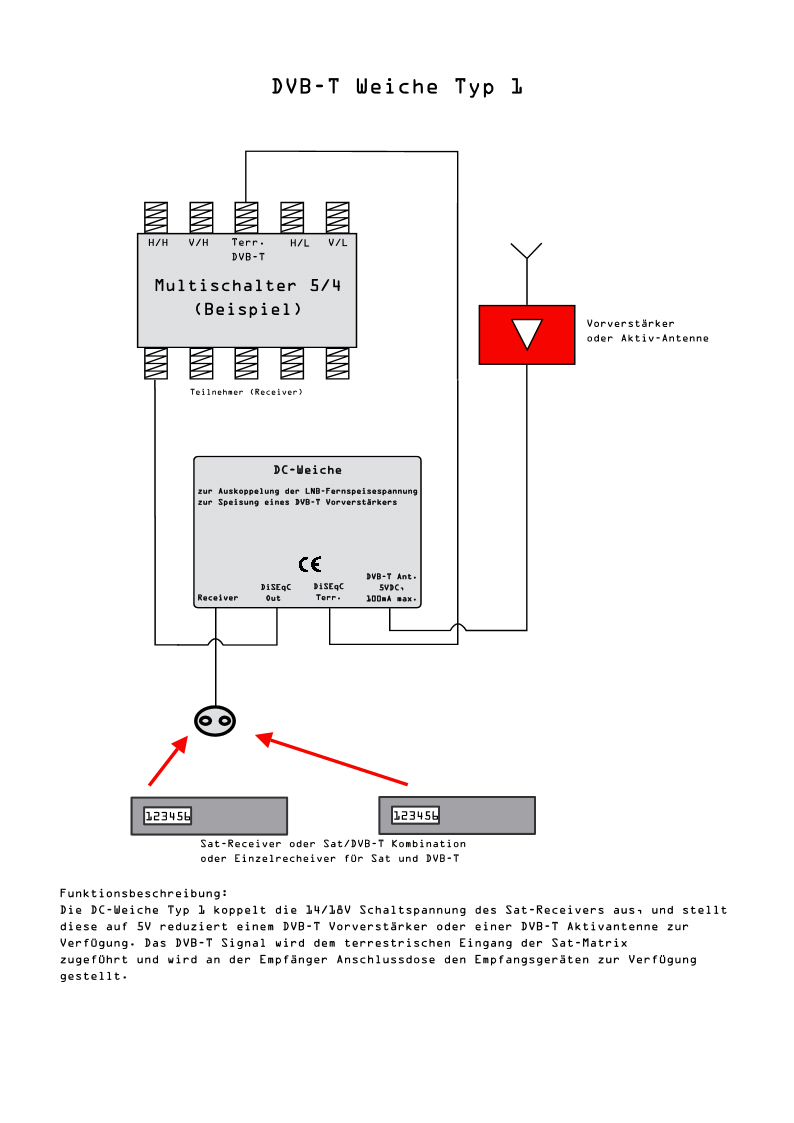

Funktionsbeschreibung:
Die DC-Weiche Typ 1 koppelt die 14/18V Schaltspannung des Sat-Receivers aus, und stellt
diese auf 5V reduziert einem DVB-T Vorverstärker oder einer DVB-T Aktivantenne zur
Verfügung. Das DVB-T Signal wird dem terrestrischen Eingang der Sat-Matrix
zugeführt und wird an der Empfänger Anschlussdose den Empfangsgeräten zur Verfügung
gestellt.

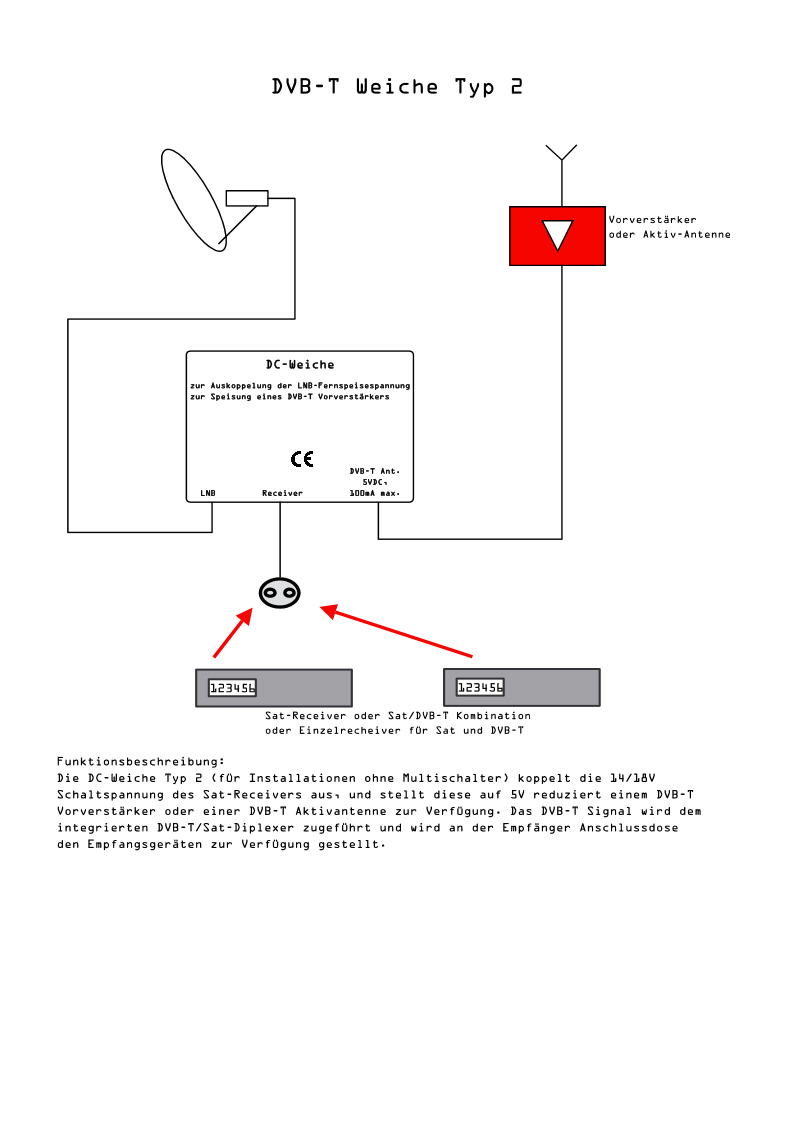

Funktionsbeschreibung:
Die DC-Weiche Typ 2 (für Installationen ohne Multischalter) koppelt die 14/18V
Schaltspannung des Sat-Receivers aus, und stellt diese auf 5V reduziert einem DVB-T
Vorverstärker oder einer DVB-T Aktivantenne zur Verfügung. Das DVB-T Signal wird dem
integrierten DVB-T/Sat-Diplexer zugeführt und wird an der Empfänger Anschlussdose
den Empfangsgeräten zur Verfügung gestellt.
