UKW Modulator

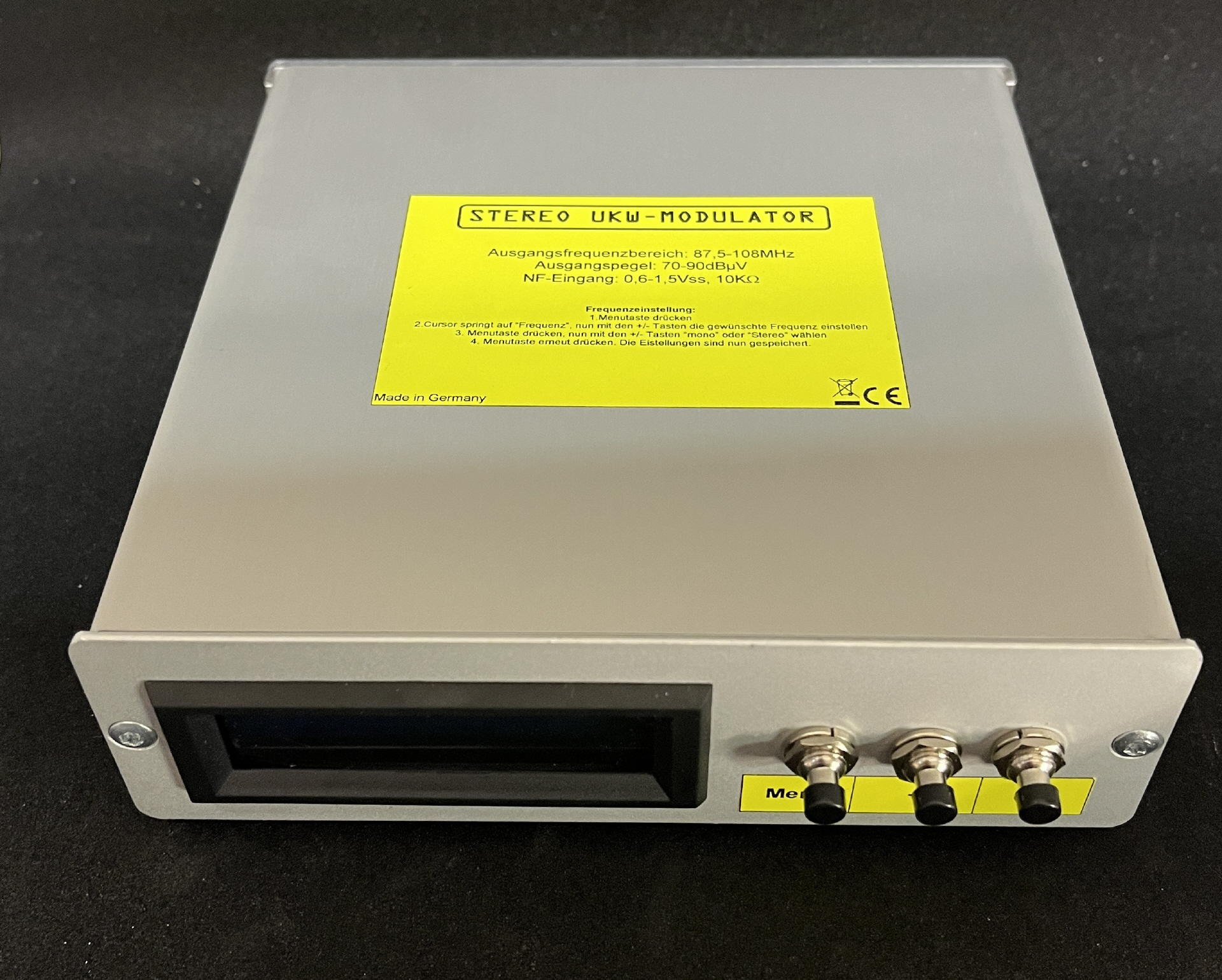

PLL-Stereo UKW-Modulator

Mit unserem programmierbaren UKW-Stereo Modulator steht Ihnen ein preisgünstiges und leistungsstarkes Einspeisemodul zur Einspeisung in Hausverteilnetze zur Verfügung. Der UKW Modulator bereitet ein Standard Audiosignal z.B. eines Satelliten-Receivers, CD-Players oder ähnlichen Geräten mit NF Ausgang für die Einspeisung im UKW-Bereich auf, so dass das Programm mit jedem UKW-Radio(mono oder Stereo)wiedergegeben werden kann. Die Modulator Ausgangsfrequenz lässt sich direkt am Gerät in 100KHz-Schritten einstellen. Dieser Modulator ist für den Dauerbetrieb konzipiert und verfügt über einen Durchschleifeingang, somit können auch die regionalen, oder im Kabelnetz eingespeisten Radioprogramme weiterhin empfangen werden. Ein Tiefpass zur Oberwellenunterdrückung(Störungen des Umfelds sind somit ausgeschlossen)ist integriert. Der Modulator ist in eine Metallgehäuse integriert unf verfügt über Montagehalter zur Wandmontage.

Technische Daten:
Ausgangsfrequenzbereich: 87.50 - 108.00 MHz
Ausgangsbuchse: F-Norm
Abstimmschrittweite: 100 KHz
Maximalhub: +/- 75 KHz (intern regelbar)
Ausgangsleistung: typ. 80dBuV / 75Ohm
Audioeingänge (Cinch): 600 mV / 1 KOhm
Audiofrequenzgang: 50 Hz - 15 KHz
Übersprechdämpfung: >30 dB
Stromversorgung: 15 V DC / max. 150 mA (2mm-Laborstecker)
Abmessungen(Modul): 31 x 113 x 168 mm
Stereoaufbereitung: gemäss CCIR-450 Pilotverfahren (Pilotton 19 KHz,Hilfsträger 38 KHz)
Mono-/Stereowiedergabe: intern schaltbar


Technische Daten hier klicken [71 KB]
