Kanalsperren, Trägerfrequenzsperren, Sperrkreise
Beispiel
Fallen/Sperren/Sperrkreise

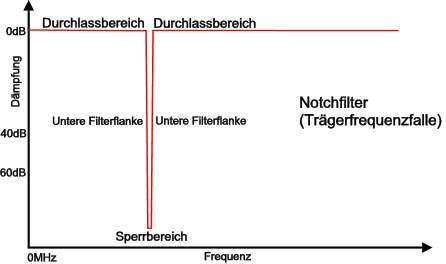

Diese Sperrfilter eignen sich z.B. zur effektiven Aussperrung von unerwünschten Kanälen bzw. Frequenzbereichen in Kabelnetzen/Empfangsanlagen oder zur Unterdrückung von Störträgern wie z.B. LTE, GSM, UMTS, BOS-Funkdienste, TETRA...
Die Sperren werden nach Ihrer Spezifikation gefertigt und sind standardmäßig in einem kompakten Metallgehäuse mit Montagehalter untergebracht. Durch die spezielle Gehäusekonstruktion wird ein hohes Schirmungsmaß erreicht.
Produktmerkmale:
-hohe Sperrdämpfung 20dB, 40dB oder 70dB
-geringe Durchgangsdämpfung
-exterem steilflankig
-hohe Rückflussdämpfung(hohe Anpassung)
-exakter Werksabgleich

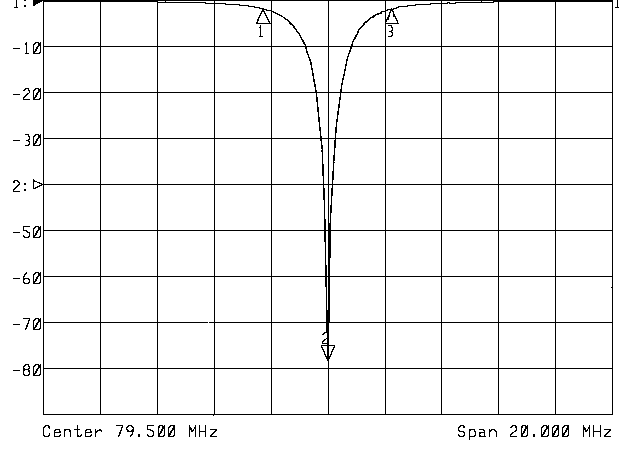

-Wobbelausdruck im Lieferumfang
-Anschlüsse nach Kundenspezifikation (F, IEC, 3,5/12, N, SMA, BNC, TNC)
-hohes Schirmungsmaß
-kompaktes Metallgehäuse mit Montagehalter
-Impedanz 50 oder 75 Ohm
-Einzelanfertigungen ohne Aufpreis
Für ein Angebot benötigen wir folgende Daten:
Auszusperrende Frequenz oder Frequenzbereich, Sperrtiefe, Impedanz
Beispiele:

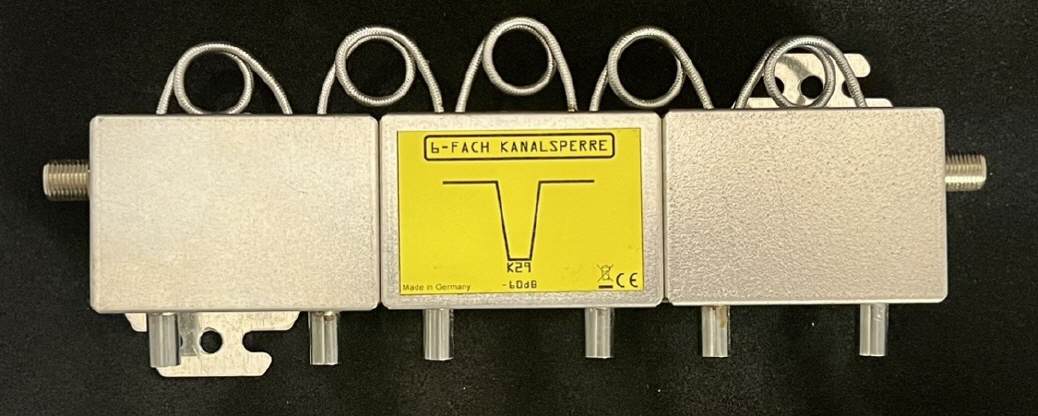

Sperrfilter K27, Sperrtiefe 40dB
---
Sperrfilter 119,25-123,75MHz, Sperrtiefe 40dB
---
Sperrfilterr 98,3MHz, Sperrtiefe 15dB
---
Sperrfilter K36-K39, Sperrdämpfung 40dB
--
Sperrfilter K55-K58, Sperrdämpfung 40dB
---
Sperrfilter K60-K69, Sperrdämpfung 40dB
---
Sperrfilter 390MHz, Sperrdämpfung 60dB
---
Sperrfilter 791-798MHz, Sperrdämpfung 60dB
---
UKW-Sperrkreis 6-fach zur Absenkung starker UKW-Ortssender
6 Sperrkreise, einzeln abstimmbar
Sperrtiefe: 18dB
Abstimmbereich: 87-108MHz
Abgleichschraubendreher im Lieferumfang
---
Schmalbandiger UKW-Sperrkreis zur Aussperrung von unerwünschten UKW-Programmen
Bandbreite einstellbar
Sperrtiefe: 15dB
Maximal 4-Sperrkreise kombinierbar
UHF-Sperrkreis, abstimmbar
UHF-Sperrkreis
zur Absenkung bzw. Aussperrung eines unerwünschten Kanals im UHF-Bereich,
abstimmbar von 470-862MHz, Sperrdämpfung ca. 15dB,
Produktmerkmale:
-geringe Durchgangsdämpfung im Durchlassbereich <0,5dB
-abstimmbar im UHF-Bereich mittels Schraubendreher
-Sperrdämpfung ca.15dB
-Anschlüsse IEC-Norm, Stecker/Buchse
