Klicken um die Grafik zu vergrößern



Kanaleinspeiseweichen für BK-Netze



Mit unseren Kanaleinspeiseweichen können auch in ein voll belegtes BK-Verteilnetz eigene Kanäle(Hauskanal, Überwachungs-Kamera etc.) eingespeist werden. Diese Einspeiseweiche sperrt unerwünschte oder nicht benötigte Programme(Kanäle)im Kabelnetz aus, die duch "eigene" Kanäle ersetzt werden.

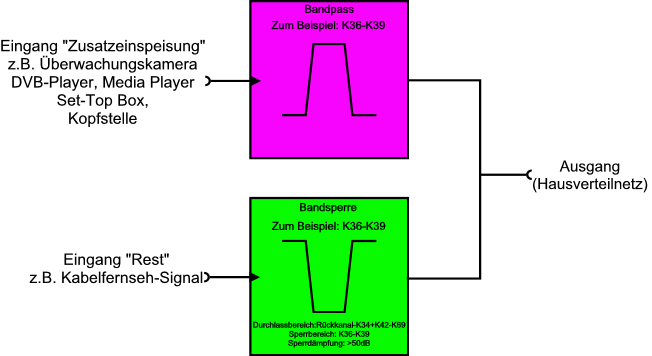

Diese spezielle Weiche verfügt über 2 Eingänge.
Eingang 1 ist ein Bandpasseingang(über diesen erfolgt die "Zusatzeinspeisung" z.B. Kamera, Mediaplayer etc.) mit einem werksseitig abgestimmten Dreikreis Kanalfiler für die einzuspeisenden Kanäle. Durch das integrierte Filter wird sichergestellt, dass im Verteilnetz keine Störungen im Verteilnetz durch eventuelle Oberwellen durch den bzw. die einspeisenden Modulatoren entstehen.
Eingang 2 verfügt über eine steilflankige Kanalsperre(diesem Eingang wird das BK- oder Kopfstellensignal zugeführt), die die unerwünschten oder nicht benötigten Kabelkanäle mit hoher Dämpfung aussperrt.

Die Weiche ist rückkanalfähig und kann somit auch bei Anlagen, bei denen Internet/Telefonie genutzt wird eingesetzt werden.


Beispiel:
Ein Kabelnetz ist von K02-K69 voll belegt. Es sollen die auf den Kanälen K35, K36, K37 übertragenen Programme durch einen Hauskanal oder ein Signal einer Überwachungskamera ersetzt werden.



Zur Fertigung benötigen wir folgende Daten:
-Einzuspeisender Kanal bzw. Kanalgruppe
-Systempgel des BK-Netzes
-Anschlüsse: F-Norm oder IEC-Norm


Diese Weichen werden mit Ihren "Wunschkanälen" gefertigt!



Beispiele:

BK-Einspeiseweiche K05-K07

Eingang 1: K08-K10 (Dreikreis-Kanalfilter)
Eingang 2: RK-K06 / K12-K69 (6-fach Kanalsperre K08-K10)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche S14-S17
Eingang 1: S14-S17 (Dreikreis-Kanalfilter)
Eingang 2: RK-S12/ S19-K69 (6-fach Kanalsperre S14-S17)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche K21-K25

Eingang 1: K25-K26 (Dreikreis-Kanalfilter)
Eingang 2: RK-K23 / K28-K69 (6-fach Kanalsperre K21-K25)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---
BK-Einspeiseweiche K34-K37
Eingang 1: K34-K37 (Dreikreis-Kanalfilter)
Eingang 2: RK-K32 / K39-K69 (6-fach Kanalsperre K34-K37)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche K37-K40
Eingang 1: K37-K40(Dreikreis-Kanalfilter)
Eingang 2: RK-K35 / K42-K69 (6-fach Kanalsperre K37-K40)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche K44
Eingang 1: K44 (Dreikreis-Kanalfilter)
Eingang 2: RK-K42 / K46-K69 (6-fach Kanalsperre K44)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche K56
Eingang 1: K56 (Dreikreis-Kanalfilter)
Eingang 2: RK-K54 / K58-K69 (6-fach Kanalsperre K56)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche K60-K62
Eingang 1: K60-K62 (Dreikreis-Kanalfilter)
Eingang 2: RK-K58/ K64-K69 (6-fach Kanalsperre K60-K62)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen

---

BK-Einspeiseweiche K65-K69
Eingang 1: K65-K69 (Dreikreis-Kanalfilter)
Eingang 2: RK-K63 (6-fach Kanalsperre K65-K69)
im Metallgehäuse mit Montagehalter
Anschlüsse: F-Norm, Buchsen
