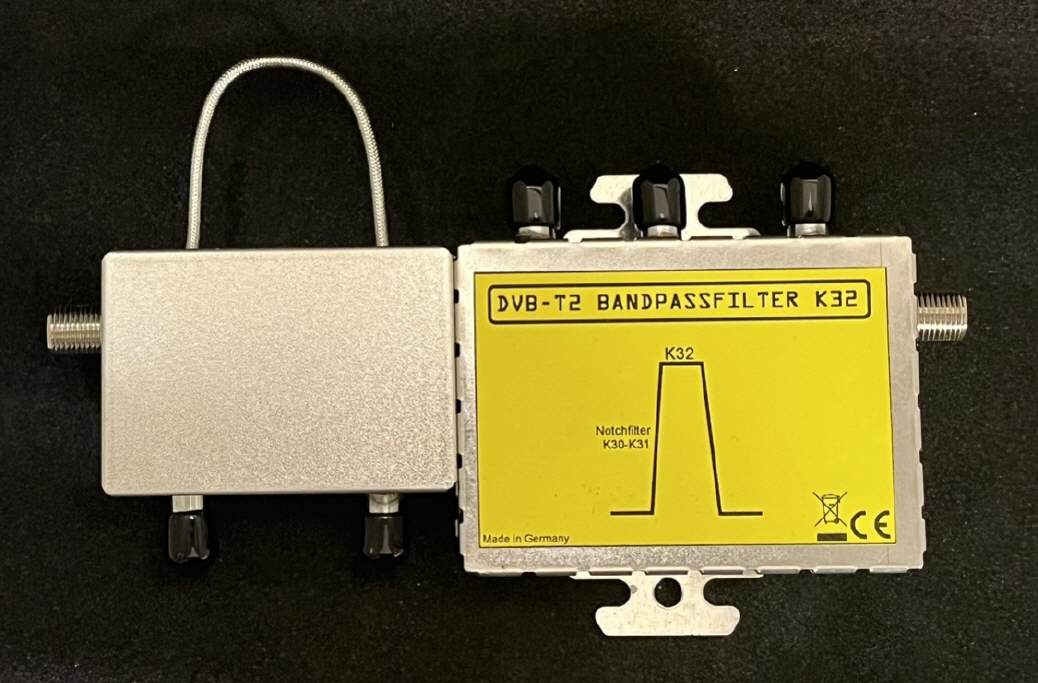

Dreikreis Kanalfilter

Diese Filter eignen sich z.B. zur Selektion einzelner Kanäle oder Kanalgruppen in DVB-T Antennenanlagen mit nachfolgendem breitbandigem Verstärker,als Ausgangsfilter bei Modulatoren, als Empfangsfilter bei Funkanwendungen oder zur Vermeidung von Störungen duch Oberwellen...

Die Tiefpässe werden nach Ihrer Spezifikation gefertigt und sind standardmäßig in einem kompakten Metallgehäuse mit Montagehalter untergebracht. Durch die spezielle Gehäusekonstruktion wird ein hohes Schirmungsmaß erreicht.

Produktmerkmale:
-hohe Sperrdämpfung
-geringe Durchgangsdämpfung
-hohe Rückflussdämpfung(hohe Anpassung)
-exakter Werksabgleich
-hohe thermische und mechanische Stabilität

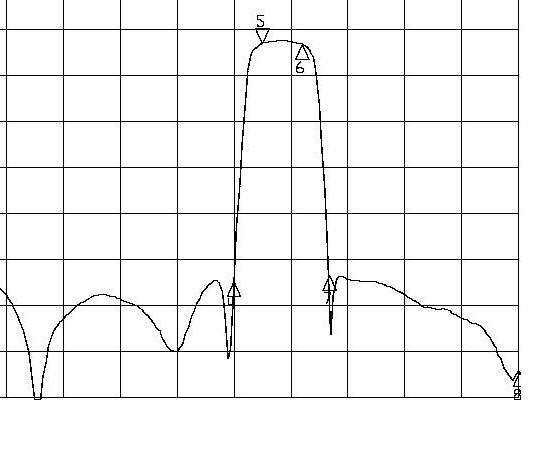

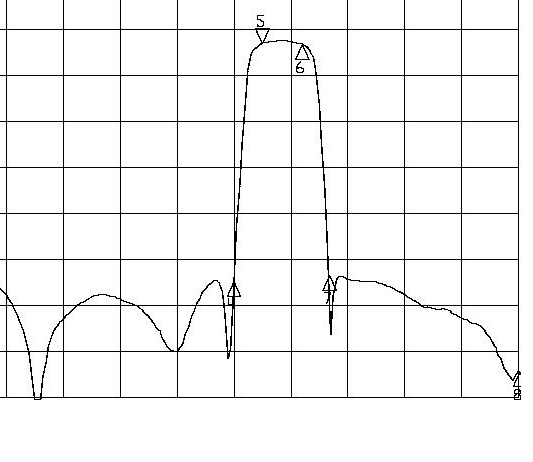

-Wobbelausdruck im Lieferumfang
-Anschlüsse nach Kundenspezifikation (F, IEC, 3,5/12, N, SMA, BNC, TNC)
-hohes Schirmungsmaß
-kompaktes Metallgehäuse mit Montagehalter
-Auf Wunsch mit interiertem Pegelsteller
-Impedanz 50 oder 75 Ohm
-bis zu 6 Kanalfilter können in ein Gehäuse interiert werden
-für den VHF und UHF-Frequenzbereich
-Für DVB-C, DVB-T und DAB geeignet

Für erhöhte Selektion sind auch 4-Kreis Kanalfilter lieferbar!

Für die Fertigung benötigen wir folgende Daten:
Durchlasskanal oder Kanäle, Sperrbereich, Sperrdämpfung, Anschlüsse

Beispiele:

Kanalfilter für K5
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller

---

Kanalfilter für K10
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller

---

Kanalfilter für K29-K32
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller

---

Kanalfilter für K34
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller

---

Kanalfilter für K49
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller

---

Kanalfilter für K60
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller

---

Kanalfilter für K29-K32(ORF)
Anschlüsse: F-Norm, Buchsen
mit 20dB Pegelsteller
